BMS保护板为什么一定要测试?在锂电池组、储能电池、电动工具、电动车、电动自行车、便携电源、医疗设备、机器人和各类智能硬件中，电池不仅要能充电、放电，还要在异常情况下及时保护。过充、过放、过流、短路、温度过高、单串电压异常，如果没有可靠的保护措施，轻则影响电池寿命，重则带来安全风险。BMS保护板测试仪的作用，就是在保护板出厂前，把这些关键保护功能逐项检测出来，确认保护板能不能正常工作。

很多人只关注电芯容量、电池组续航和充电速度，却忽略了BMS保护板的重要性。事实上，BMS保护板相当于电池系统的“安全管理单元”。它负责监测电芯状态，控制充放电回路，在异常情况下切断输出或发出保护信号。保护板如果测试不到位，电池组即使刚组装时能正常使用，后期也可能出现保护失灵、误保护、充不进电、放不出电、通讯异常、均衡失效等问题。

因此，BMS保护板测试仪不是可有可无的辅助设备，而是电池生产、保护板研发和质量检测中的重要工具。

一、什么是BMS保护板测试仪?

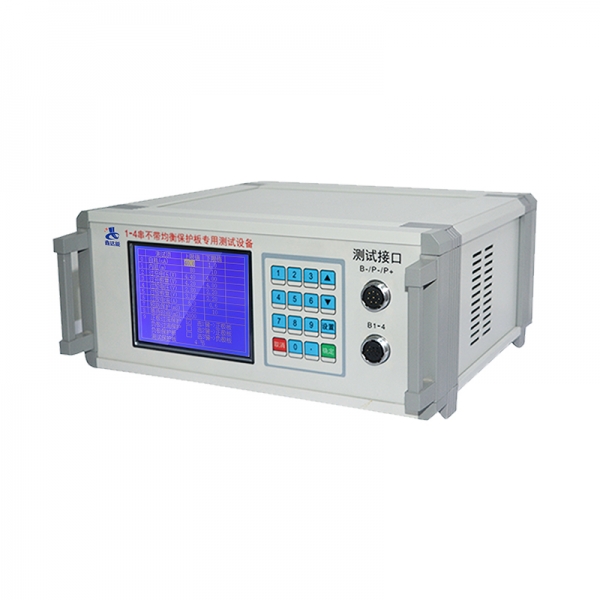

BMS保护板测试仪，是专门用于检测锂电池保护板、动力电池管理板、储能BMS板、小型电池保护板等产品性能的测试设备。它可以模拟电池组工作状态，对保护板的电压检测、充放电控制、过流保护、短路保护、均衡功能、温度保护、通信功能等项目进行检测。

简单来说，它是用来判断保护板是否合格的设备。保护板本身虽然体积不大，但上面集成了检测电路、控制芯片、MOS管、采样线、温度传感接口、通讯接口等部件。任何一个关键功能异常，都可能影响整个电池包的安全和稳定。

BMS保护板测试仪可以用于研发验证，也可以用于批量生产测试。研发阶段用它来调试保护参数和验证功能;生产阶段用它来快速筛查不良品，保证保护板出厂质量。

二、BMS保护板主要保护什么?

保护板最基本的功能，是防止电池在异常条件下继续工作。常见保护包括过充保护、过放保护、过流保护、短路保护、温度保护和均衡管理。

过充保护是防止电芯充电电压过高。如果电芯长期过充，可能出现鼓胀、发热、寿命下降甚至安全隐患。保护板检测到单串电压超过设定值后，应及时关闭充电通道。

过放保护是防止电芯放电过深。锂电池过放后，容量和寿命都会受到影响，严重时还可能无法恢复。保护板应在电压低于设定值时切断放电回路。

过流保护用于防止负载电流过大。比如设备突然堵转、负载异常或线路问题，电流可能瞬间升高。保护板需要判断电流是否超过阈值，并在规定时间内动作。

短路保护更强调快速响应。一旦输出端发生短路，保护板必须迅速切断回路，避免电池组大电流放电。

温度保护用于检测电芯或保护板温度。温度过高或过低时，保护板可以限制充放电，减少风险。

均衡功能则用于改善多串电池之间的电压差。多串电池长期使用后，各串电压可能不一致，均衡功能可以帮助电池组保持更稳定状态。

三、为什么不能只靠人工测试?

早期一些小型保护板可能通过人工方式简单测试，比如接电源、接负载、看是否保护。但随着电池产品类型越来越多，串数、电流、保护参数、通讯协议和测试项目越来越复杂，人工测试已经很难满足效率和准确性要求。

人工测试容易漏项。一个保护板需要测试过充、过放、过流、短路、恢复、电压采样、温度采样、均衡、通讯等多个项目，如果全靠人工切换，既慢又容易出错。

人工测试重复性差。不同操作人员的测试习惯不同，接线、等待时间、读数方式都会影响结果。批量生产时，这种差异会让质量判断不稳定。

人工测试数据难追溯。保护板不良原因、测试时间、测试结果、参数变化，如果没有自动记录，后期出现售后问题很难追查。

BMS保护板测试仪可以把测试流程标准化，减少人工判断误差，提高检测效率，也方便企业建立质量数据档案。

四、BMS保护板测试仪常测哪些项目?

不同型号的BMS保护板测试仪功能不同，但常见测试项目大致包括电压检测、保护点测试、恢复点测试、电流保护测试、短路测试、内阻测试、均衡测试、温度测试和通讯测试。

电压检测主要看保护板采样是否准确。多串保护板需要检测每一串电压，如果某一路采样偏差过大，保护板判断就会失准。

过充保护点测试，是模拟某串电芯电压升高，观察保护板是否在设定范围内动作。恢复点测试则是看电压降回安全范围后，保护板能否恢复正常状态。

过放保护点测试与过充相反，是模拟单串电压下降，检查保护板是否能及时切断放电。

过流和短路测试主要检测保护板在大电流或异常负载下的保护能力。响应时间过慢或保护不动作，都属于风险点。

均衡测试用于判断保护板均衡电路是否工作，均衡电流是否正常，均衡开启条件是否符合要求。

温度测试通常通过NTC接口模拟温度变化，检查高温、低温保护是否正常。

通讯测试常见于智能BMS，用于检测CAN、RS485、UART、蓝牙等通讯是否正常，数据读取是否准确。

五、不同电池产品对测试要求不同

BMS保护板测试仪的配置，要根据电池产品类型来定。小型数码产品电池、动力电池、储能电池、电动工具电池，对保护板测试要求并不一样。

小型电池保护板通常串数少、电流小，重点看基本保护功能和生产效率。测试设备要操作简单、切换快速，适合批量检测。

电动工具、电动自行车、机器人等产品电池电流较大，对过流、短路、温度和MOS管控制要求更高。测试设备要能承受相应电流，并保证测试安全。

储能电池和动力电池BMS往往更复杂，可能涉及多串采样、通讯协议、继电器控制、SOC估算、绝缘检测、预充控制等功能。此类测试不只是简单保护板测试，可能需要更完整的BMS综合测试系统。

所以采购测试仪前，不能只说“测BMS保护板”，还要明确电池串数、电流范围、保护参数、通讯方式和产线节拍。

六、研发测试和产线测试有什么区别?

研发测试更关注功能验证和参数调试。工程师需要反复调整保护点、恢复点、延时时间、均衡条件和通讯参数，测试仪要支持灵活设置和详细数据读取。

产线测试更关注效率和一致性。每块保护板都要快速完成规定项目，并自动判断合格或不合格。产线测试仪要操作简单，最好能配合夹具、扫码、数据上传和报警提示，减少人工判断。

研发阶段可以慢一些，但要测得细;生产阶段不能太慢，但要测得稳。很多企业在研发阶段用通用型设备，量产后再配置专用测试工装和自动化测试系统。这样既能满足前期调试，也能适应后期批量生产。

七、测试夹具对效率影响很大

BMS保护板测试仪本体很重要，测试夹具同样重要。保护板接口多，采样线、充放电端、通讯端、温度端都需要连接。如果每次测试都靠人工夹线，效率低，也容易接错。

好的测试夹具可以让保护板快速定位，探针准确接触测试点，减少接线时间。对于批量生产来说，夹具设计是否合理，直接影响测试节拍和不良率判断。

夹具要根据保护板尺寸、焊盘位置、接口方式定制。探针压力要合适，太轻容易接触不良，太重可能损伤板件。夹具还要方便维护，探针磨损后能快速更换。

如果企业有多种保护板型号，可以设计可更换治具或模块化夹具，提高设备利用率。不要只看测试仪功能，而忽视夹具适配，否则设备买回来也可能不好用。

八、BMS保护板测试仪如何帮助品质管理?

BMS保护板测试仪不仅能判断合格与否，还能帮助企业发现生产中的质量问题。比如某一批保护板过充点偏高，可能是元件批次或参数设置问题;某一路电压采样异常，可能是焊接、线路或连接器问题;过流保护不稳定，可能和MOS管、采样电阻或焊接工艺有关。

如果测试仪支持数据记录，就可以把每块板的测试结果保存下来。通过条码或二维码绑定产品编号，企业可以知道某块保护板什么时候测的、谁测的、测试结果如何、哪些项目异常。

这种数据追溯对批量生产很有价值。一旦后期客户反馈问题，企业可以根据编号查找测试记录，判断是设计问题、生产问题还是使用问题。长期积累数据，还能帮助企业优化工艺，提高良率。

九、选购BMS保护板测试仪要看哪些参数?

选择BMS保护板测试仪时，首先要看支持串数。不同电池组有不同串数，测试仪必须覆盖企业当前和未来可能生产的产品范围。

其次要看测试电流范围。小电流保护板和大电流动力保护板差别很大，如果设备电流能力不足，就无法完成真实工况测试。

第三要看测试项目是否完整。只测电压和基本保护，适合简单保护板;如果是智能BMS，还要看是否支持通讯测试、温度测试、均衡测试和数据读取。

第四要看测试速度。产线使用时，单板测试时间越短，效率越高。但速度不能牺牲准确性，设备要在稳定判断的前提下提高节拍。

第五要看软件功能。是否支持参数设置、自动判定、数据保存、报告导出、扫码绑定、权限管理和异常报警，这些都会影响后期使用。

第六要看扩展能力。企业产品型号可能变化，设备是否能升级、夹具是否能更换、软件是否能增加项目，都要提前问清楚。

十、测试过程中常见问题

BMS保护板测试过程中，常见问题包括采样不准、保护不动作、误保护、通讯失败、均衡异常、短路保护延迟、夹具接触不良等。

采样不准可能来自保护板电路问题，也可能是测试线接触不良。保护不动作可能是参数设置错误、元件损坏或控制电路异常。误保护则可能和采样干扰、焊接不良或芯片判断有关。

通讯失败要检查协议、波特率、线序、地址、供电和接口电平。均衡异常要检查均衡电阻、控制逻辑和开启条件。短路保护测试要注意安全，不能随意用简单短接方式替代设备测试。

有时候测试结果异常，并不一定是保护板坏，也可能是夹具、线束、参数或设备设置问题。因此，测试人员要熟悉基本原理，遇到异常先排查测试条件，再判断产品问题。

十一、使用BMS保护板测试仪要注意安全

BMS保护板测试涉及电压、电流和短路模拟，安全不能忽视。测试前要确认设备接线正确，电源参数设置合理，夹具闭合正常。大电流测试时，应避免裸露导体接触，防止打火和短路。

测试不同型号保护板时，要确认参数已经切换。串数、电压、保护点、电流阈值如果设置错误，可能导致误判，甚至损坏样品。

操作人员要经过培训，不能随意修改关键参数。产线可以设置权限，普通操作员只运行固定程序，工程师或管理员负责参数调整。

设备运行异常时，不要强行继续测试。比如出现异味、冒烟、异常发热、夹具打火、报警频繁等情况，应立即停机检查。

十二、设备维护和校准不能省

BMS保护板测试仪长期使用后，也需要维护。测试线、夹具探针、继电器、电源模块、采样模块都可能因高频使用产生磨损或偏差。

探针接触不良会导致误判，产线中很常见。应定期清洁夹具，检查探针弹性和磨损情况。测试线如果折断、接触松动，也会影响结果。

设备测量精度需要定期校准。尤其是电压、电流测试项目，如果设备本身偏差较大，保护板测试结果就不可靠。对于质量要求较高的企业，应按周期进行计量校准。

软件参数也要做好备份。不同产品对应不同测试程序，如果参数被误改，可能造成批量误判。建立参数管理和版本记录，可以减少这类问题。

十三、BMS保护板测试仪的发展方向

随着锂电池应用越来越广，BMS保护板测试仪也在向自动化、数据化和智能化方向发展。过去只是简单判断保护点，现在越来越多设备支持多项目集成测试、自动扫码、数据上传、MES对接、测试报告生成和远程维护。

在电池PACK生产线上，保护板测试往往和电芯分选、点焊、绝缘测试、充放电测试、老化测试等环节配合。测试数据如果能贯通起来，就能形成更完整的电池质量追溯。

未来BMS测试会更加重视通讯协议、软件参数、功能安全和系统级验证。尤其是储能、动力和智能电池产品，单纯硬件保护测试已经不够，还要验证BMS与整包系统的协同能力。

对生产企业来说，选择测试仪时要考虑长期升级空间，而不是只满足眼前一个型号。
