在锂电池、电动车电池、储能电池、电动工具电池、数码电池等产品中，保护板是非常关键的部件。很多人关注电芯容量、续航时间、充电速度，却容易忽视保护板的作用。实际上，保护板直接关系到电池能不能安全充电、稳定放电，以及在异常情况下能不能及时切断风险。

保护板测试仪，就是专门用来检测电池保护板性能的设备。它可以对保护板的过充、过放、过流、短路、均衡、内阻、延时等功能进行测试，帮助厂家、维修人员和质检人员判断保护板是否合格。

对于电池行业来说，一块保护板是否可靠，不能只靠外观看，也不能只靠简单通电判断。只有经过系统测试，才能知道它在真实工作中能不能发挥保护作用。

一、保护板是什么?为什么电池离不开它?

保护板通常用于锂电池组中，主要作用是对电池进行安全保护和管理。锂电池虽然能量密度高、使用方便，但对充放电条件比较敏感。如果出现过充、过放、过流、短路、高温等情况，轻则影响电池寿命，重则可能造成鼓包、发热，甚至引发安全事故。

保护板的作用，就是在电池工作过程中持续监测电压、电流和状态。当检测到异常时，保护板会及时断开充电或放电回路，避免电池继续处于危险状态。

比如电池充电电压过高时，保护板要及时停止充电;电池放电过深时，保护板要切断输出;设备突然短路时，保护板要快速保护;多串电池电压不一致时，带均衡功能的保护板还要帮助电芯保持相对一致。

所以，保护板虽然体积不大，却是电池安全系统中的重要防线。

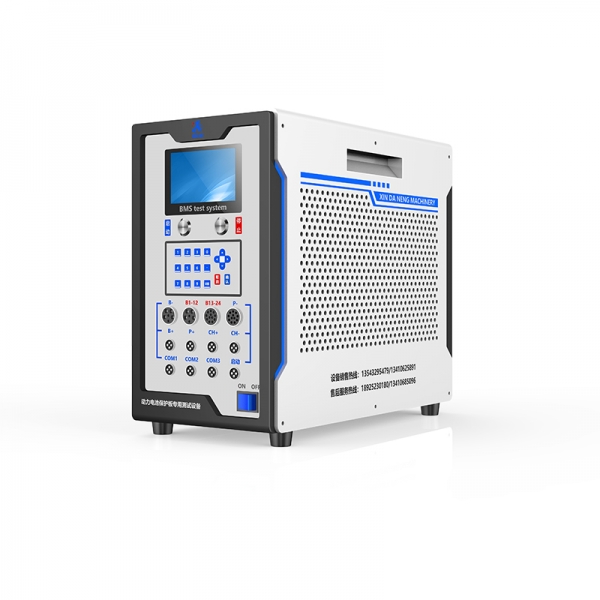

二、保护板测试仪是什么?

保护板测试仪是一种用于检测电池保护板功能和参数的专用仪器。它可以模拟电池在充电、放电、过压、欠压、过流、短路等不同状态下的工作情况，判断保护板是否能按照设计要求动作。

简单来说，保护板测试仪就是给保护板做“功能体检”的设备。

它不仅能判断保护板能不能工作，还能测出具体动作值。例如过充保护电压是多少、过放保护电压是多少、过流保护电流是多少、短路保护是否灵敏、保护延时时间是否符合要求等。

对于电池生产企业来说，保护板测试仪可以用于来料检验、生产测试、成品质检和研发验证。对于维修行业来说，它可以用于判断保护板故障，提高维修效率。

三、保护板测试仪主要检测哪些项目?

1. 过充保护测试

过充保护是保护板最基本的功能之一。当电池充电电压超过设定值时，保护板应及时切断充电回路，防止电池继续被充电。

保护板测试仪可以模拟电池电压逐渐升高的过程，检测保护板在多少电压下动作，以及动作是否稳定。如果过充保护点偏高，就可能带来安全隐患;如果保护点偏低，则可能导致电池无法充满。

2. 过放保护测试

电池放电过深会影响寿命，严重时还可能造成电芯损坏。过放保护的作用，是当电池电压下降到设定值时，及时停止放电。

保护板测试仪可以检测过放保护电压是否准确。如果保护板不能及时保护，电池可能被过度放电;如果保护过早，又会影响设备续航表现。

3. 过流保护测试

当设备负载过大，或者电池输出电流超过安全范围时，保护板需要启动过流保护。过流保护可以避免电池和线路长时间承受过大电流。

保护板测试仪可以模拟不同放电电流，检测保护板在什么电流值下切断输出，并判断保护动作是否可靠。

4. 短路保护测试

短路是电池使用中比较危险的异常情况。合格的保护板应在短路发生时快速断开回路，降低风险。

保护板测试仪可以模拟短路状态，检测保护板响应速度和保护效果。短路保护不灵敏的保护板，一旦用于电池组中，风险非常大。

5. 均衡功能测试

多串锂电池组在长期使用中，单体电芯电压可能出现差异。带均衡功能的保护板，可以在一定程度上改善电芯一致性。

保护板测试仪可以检测均衡启动电压、均衡电流等参数，判断均衡功能是否正常。对于动力电池、储能电池和多串电池组来说，这项检测很有必要。

6. 内阻和导通测试

保护板本身会影响电池输出效率。如果保护板导通内阻过大，可能导致发热、压降增加、输出能力下降。

保护板测试仪可用于检测导通状态、回路压降和相关阻抗表现，帮助判断保护板是否适合实际应用。

7. 延时时间测试

保护板动作通常不是完全瞬间完成，有些保护功能会设置延时，避免误动作。比如瞬时电流波动不一定需要立即切断，而持续异常才需要保护。

保护板测试仪可以检测保护动作延时和恢复时间，判断保护逻辑是否合理。

四、为什么保护板不能只靠人工简单检测?

有些小型加工厂或维修人员，会用万用表、电源和负载简单判断保护板是否能通电。但这种方式只能发现明显故障，无法全面检测保护板参数。

保护板的问题往往不只是“能不能用”，而是“参数是否准确”“动作是否稳定”“保护是否及时”。一块保护板即使能正常导通，也可能存在过充保护点偏高、过流保护失效、短路保护慢、均衡功能异常等问题。

如果这些问题没有被发现，装进电池组后就可能在实际使用中暴露出来。轻则导致电池续航异常、充不满、放不出电，重则影响安全。

保护板测试仪的优势，是可以用标准化方式检测多项功能，减少人为判断误差，提高测试效率和一致性。

五、保护板测试仪适合哪些行业使用?

1. 锂电池生产厂家

电池生产厂家需要对保护板进行批量检测，确保装配到电池组中的保护板性能合格。保护板测试仪可以提高质检效率，减少不良品流入后续工序。

2. 保护板生产厂家

保护板厂家在研发、生产和出厂检测中，都需要测试设备验证产品性能。通过测试仪可以快速确认不同规格保护板的动作参数是否符合设计要求。

3. 电动车电池组装企业

电动车电池通常采用多串锂电池组，保护板性能直接影响充放电安全。使用保护板测试仪，可以在组装前筛查保护板质量，降低售后风险。

4. 储能电池企业

储能系统容量大、使用周期长，对电池安全和一致性要求高。保护板或BMS相关保护功能如果存在问题，可能影响整个系统运行。

5. 电动工具和数码电池厂家

电动工具电池需要承受较大放电电流，对过流保护和短路保护要求较高。数码电池则更重视体积、稳定性和充放电保护效果。保护板测试仪可以帮助厂家做好针对性检测。

6. 电池维修和售后机构

维修人员遇到电池无法充电、无法放电、掉电快、保护异常等问题时，可以通过测试仪判断保护板是否故障，避免盲目更换零件。

六、选择保护板测试仪要看哪些方面?

1. 支持的串数范围

不同电池组串数不同，有1串、2串、3串，也有多串保护板。选购测试仪时，要确认设备支持的串数范围是否符合实际产品需求。

2. 测试项目是否完整

基础设备可能只支持过充、过放、过流等简单测试;功能更全面的设备还支持短路、均衡、内阻、延时、恢复电压等测试。企业应根据检测标准选择。

3. 测试精度

保护板参数对安全影响较大，测试精度不能忽视。尤其是研发、质检和批量生产场景，对电压、电流和时间精度都有一定要求。

4. 测试效率

如果用于批量生产，测试速度非常重要。设备是否支持自动测试、快速切换、结果判定、数据保存，会直接影响生产效率。

5. 操作是否方便

好的保护板测试仪应该界面清晰、参数设置方便、结果显示直观。对于一线操作人员来说，操作越简单，越能减少误测和漏测。

6. 数据管理功能

生产企业通常需要保留测试记录，方便质量追溯。如果设备支持数据导出、报表生成和电脑连接，会更适合规范化管理。

七、保护板测试仪在质量控制中的作用

在电池生产过程中，保护板测试仪可以设置在多个环节。

来料阶段，可以检测供应商提供的保护板是否合格;

组装前，可以筛查保护板功能是否正常;

成品阶段，可以配合电池测试设备验证整组电池保护功能;

研发阶段，可以用于验证新保护板设计是否稳定;

售后阶段，可以判断故障原因，提高维修效率。

通过这些检测，企业可以减少不良品流出，降低返修率，提升产品稳定性。

对于电池行业来说，质量问题一旦发生，成本往往不只是更换产品那么简单，还可能影响客户信任和品牌口碑。因此，保护板测试仪不仅是检测工具，也是质量管理的重要组成部分。

八、使用保护板测试仪要注意什么?

首先，要根据被测保护板规格设置正确参数。不同电池类型、串数、电压范围和保护逻辑不同，不能随意套用测试条件。

其次，测试前要确认接线正确。保护板接口较多，接错线可能影响测试结果，严重时还可能损坏保护板或设备。

再次，要注意测试环境。潮湿、高温、灰尘较多的环境，可能影响仪器稳定性。对于批量测试场景，应保持工作台整洁，连接线和夹具也要定期检查。

另外，测试结果要结合保护板规格书判断。不是所有保护板的动作值都一样，合格与否要看是否符合设计标准，而不是单纯看某个固定数值。

最后，测试设备本身也需要定期校准和维护。长期使用后，如果仪器精度出现偏差，可能导致误判。

九、保护板测试仪和电池测试仪有什么区别?

很多人容易把保护板测试仪和电池测试仪混在一起。两者虽然都和电池有关，但检测对象不同。

电池测试仪主要检测电芯或电池组性能，比如容量、电压、内阻、充放电曲线、循环寿命等。

保护板测试仪主要检测保护板功能，比如过充、过放、过流、短路、均衡、延时等。

简单理解，电池测试仪看的是“电池本身好不好”，保护板测试仪看的是“保护系统能不能正常工作”。在完整的电池质量检测中，两类设备往往都需要配合使用。
